Renuva外壳拆解步骤—中英文版

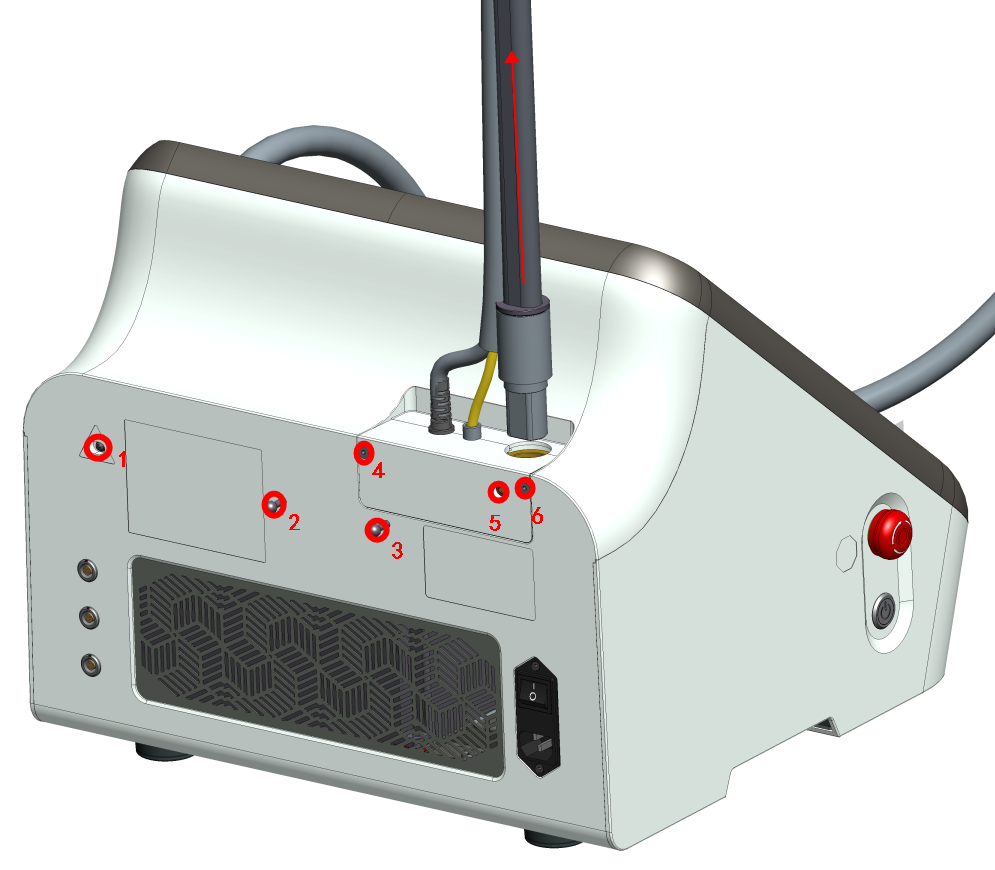

1，将图示1中的6个螺钉（红色标记）拆除，并把支架向上拉出。注意第1个螺钉位于标签下层，需先把标签揭开。

1、Remove the 6 screws (marked red) shown in figure 1 and pull the bracket upward. Pay attention to that the first screw is located at the bottom of the label and we need to firstly remove the label.

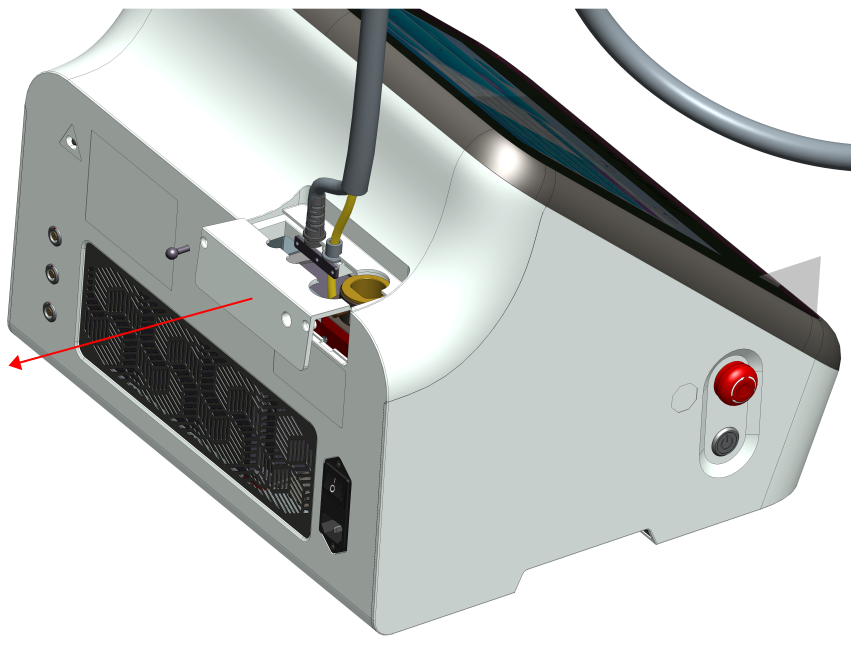

2、将后面电线处的盖板移除。如图2

2、remove the cover on the back of the wire, as shown in figure 2

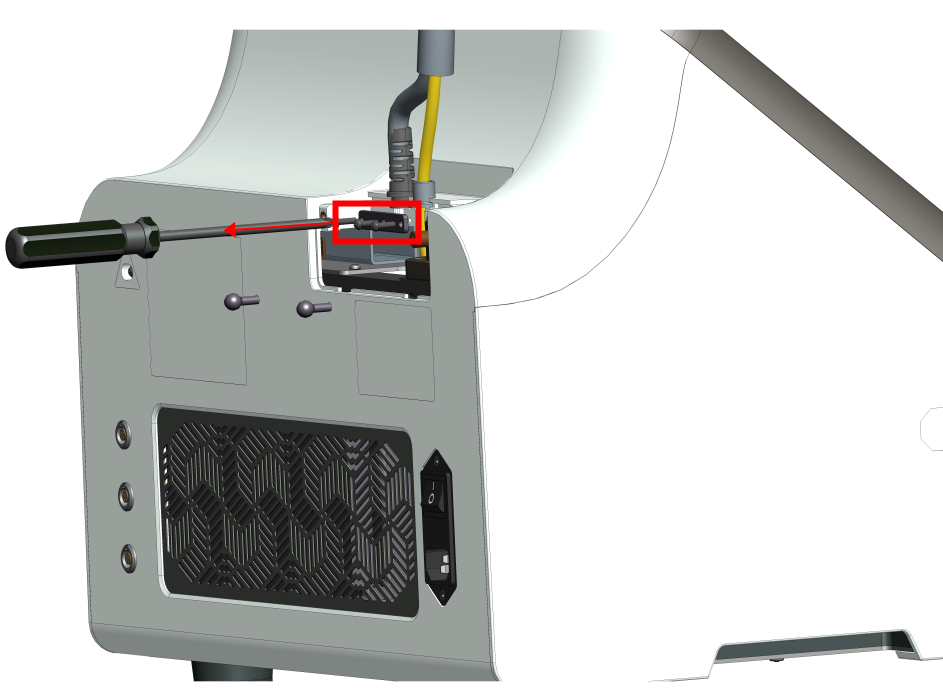

3、将电线的固定件的3个螺丝进行拆卸，如图3

3、Remove the three screws from the wire fastener, as shown in Figure 3

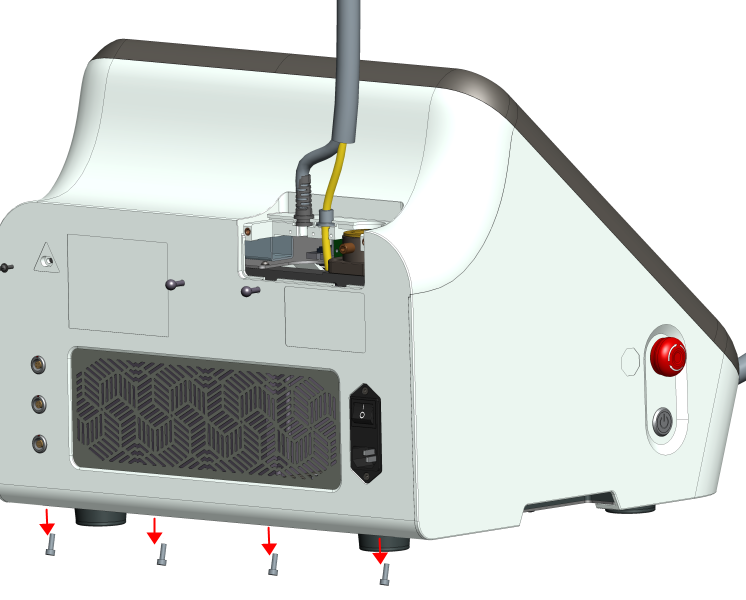

4、将后壳下面的4个螺钉拆除，如图4

4、Remove the four screws under the back shell, as shown in Figure 4

5、将机器的后盖移除。

5、Remove the back cover of the machine.

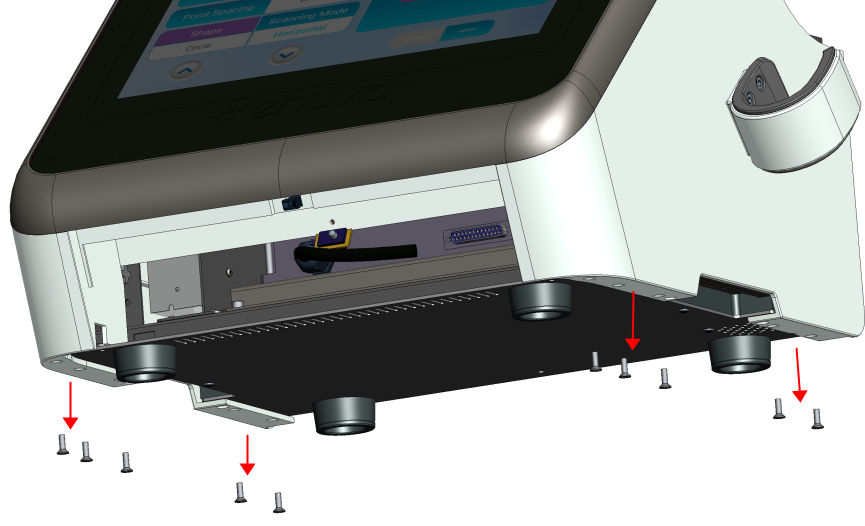

6、将机器前面的储物盒下面的4个螺丝拆除。

6、Remove the 4 screws under the storage box at the front of the machine.

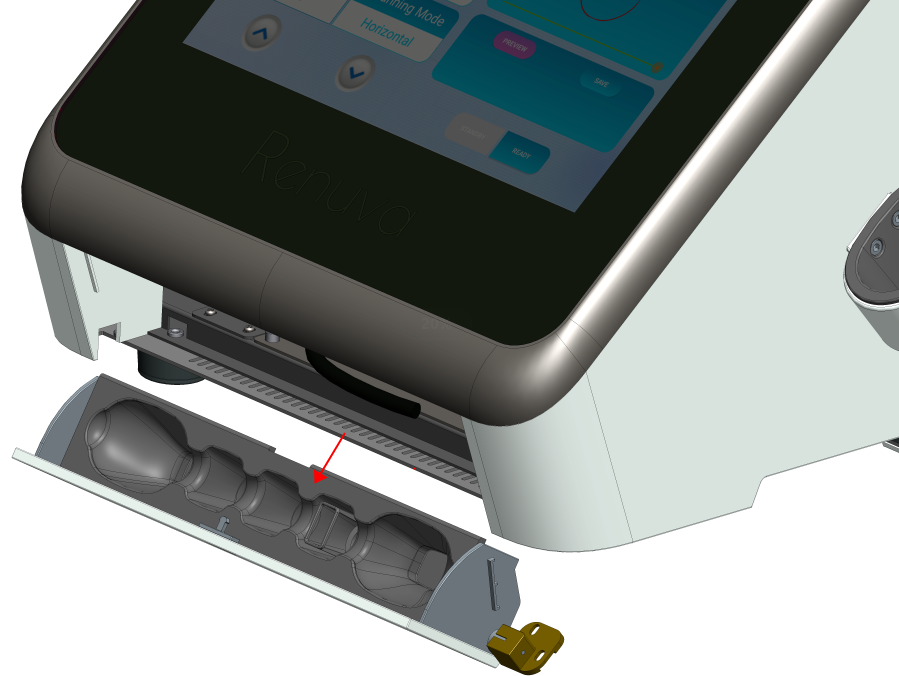

7、将储物盒移出。

7、Remove the storage box.

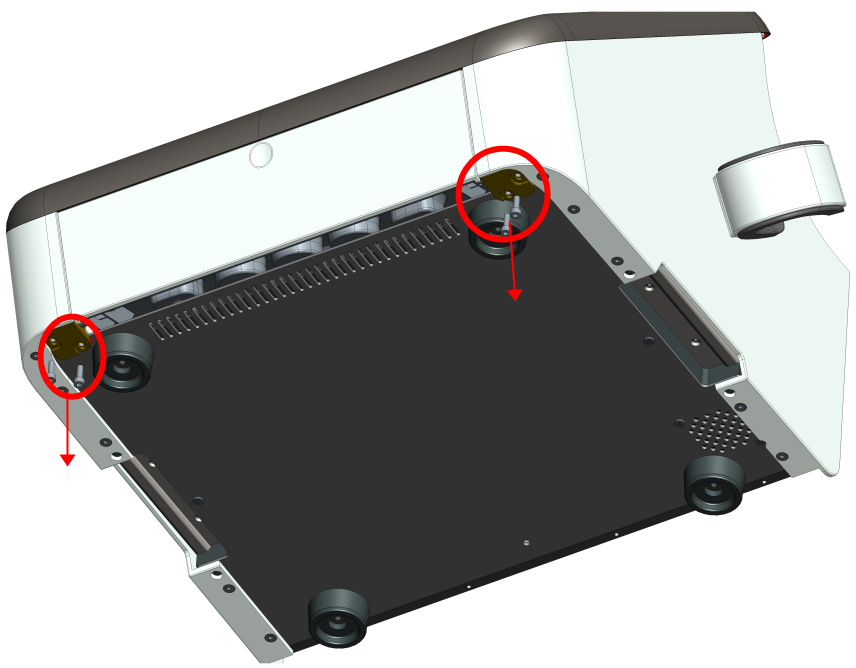

8、将机器下面两侧图示的螺丝拆除。

8、Remove the screws shown on both sides below the machine.

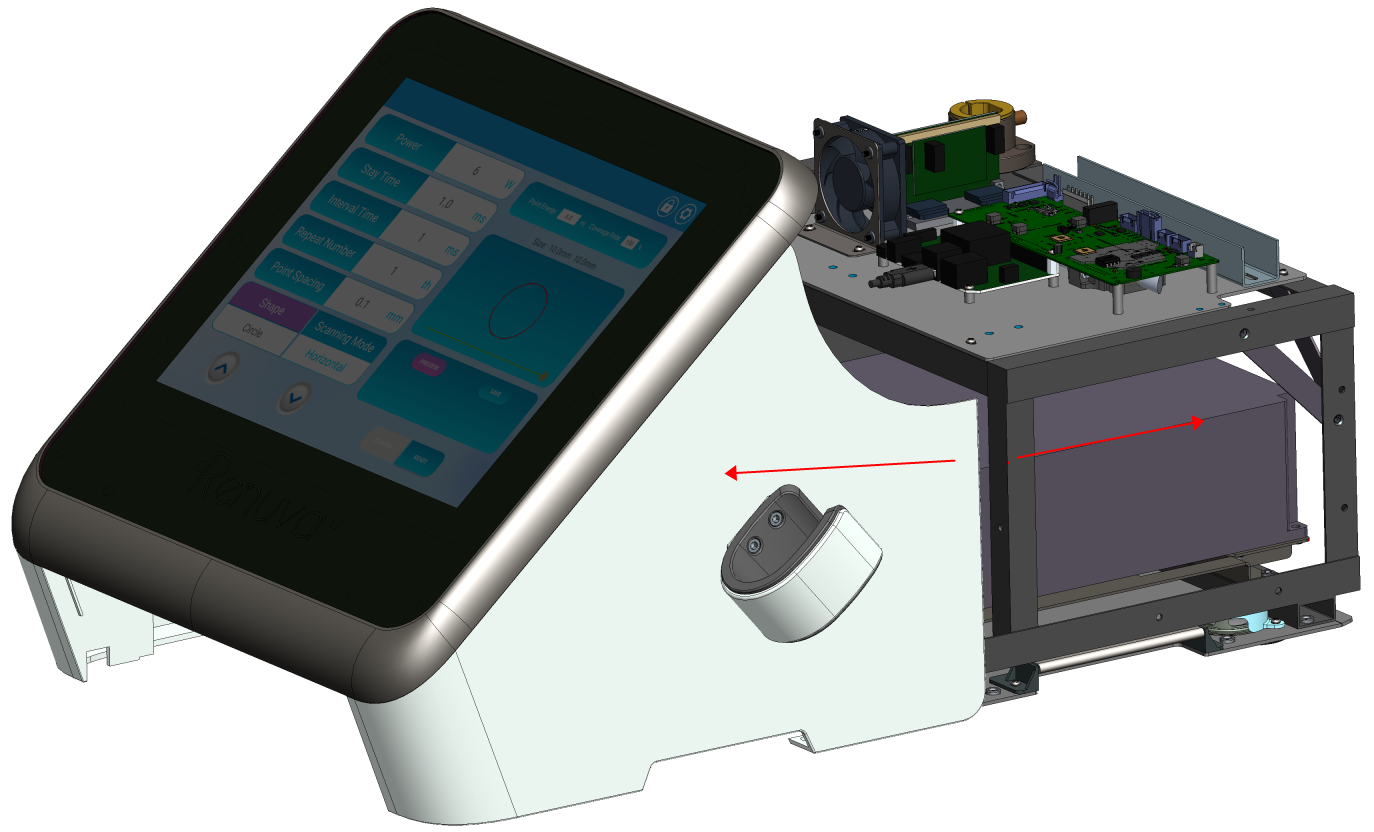

9、将前壳和内部的结构骨架前后抽出。

9、Pull the front shell and internal structural skeleton forward and backward.
